松江HJ-1807A中继模块(多线模块)接线
添加时间:2017-11-20

松江消防产品接线

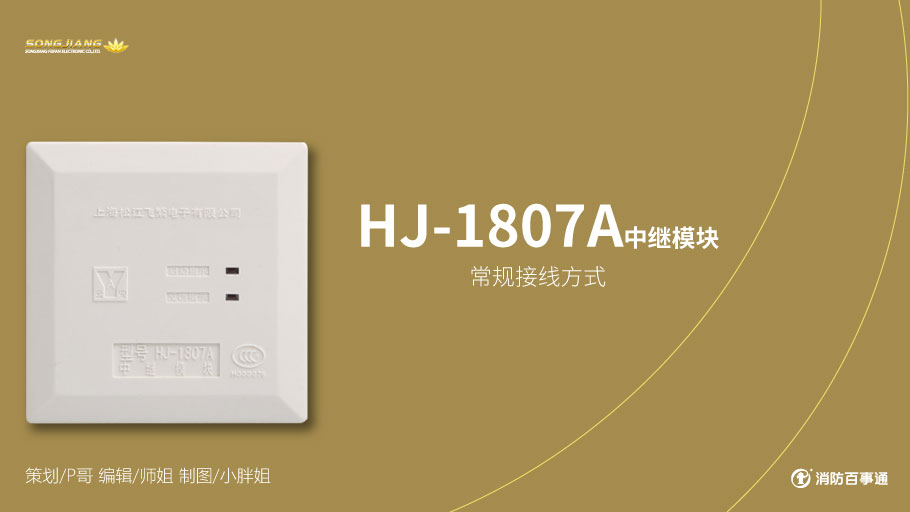

松江HJ-1807A中继模块接线

松江HJ-1807A中继模块接线盘

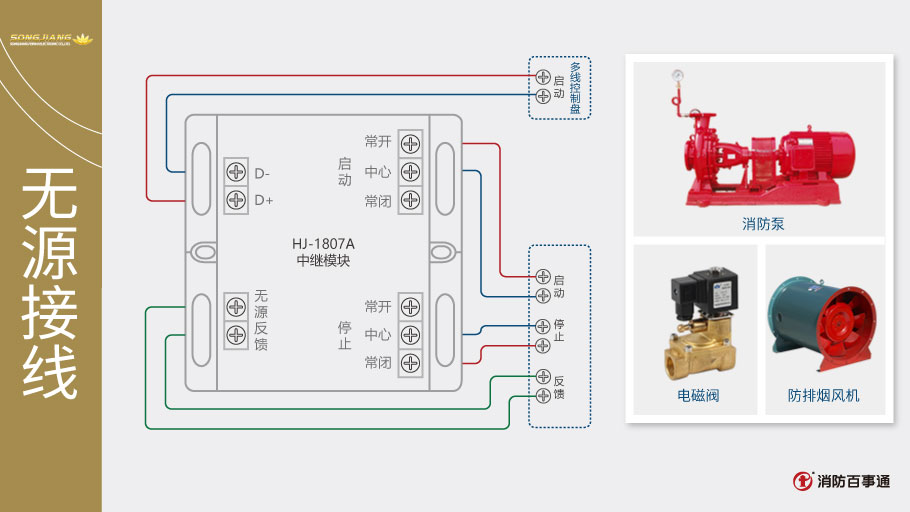

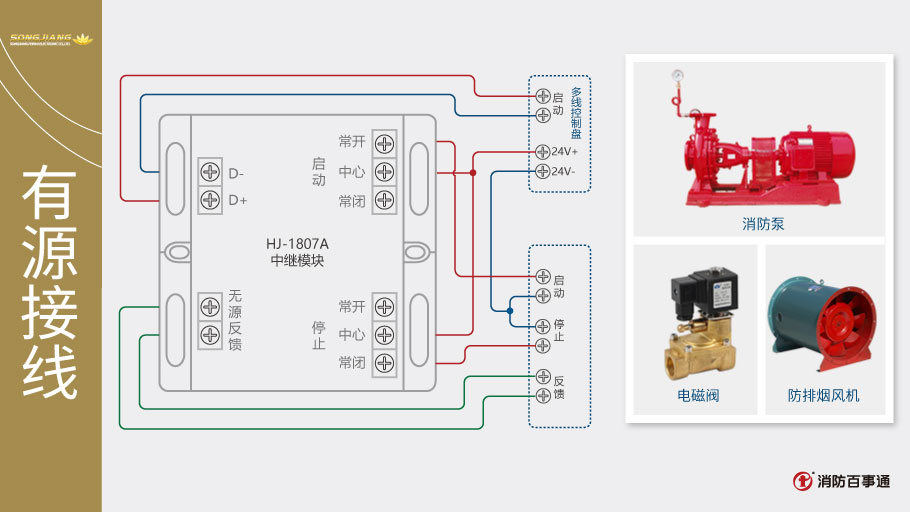

HJ-1807A中继模块接多线控制盘

HJ-1807A中继模块接多线控制盘

  1、HJ-1807A中继模块只能与松江3208系列主机配套使用。

  2、HJ-1807A中继模块用于控制消防泵、喷淋泵和风机等重要设备;用于控制消防泵、喷淋泵和风机等重要设备的启动与停止,并接收控制消防泵、喷淋泵和风机等重要设备启动后输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,确定设备已启动。

松江HJ-1807A中继模块接线

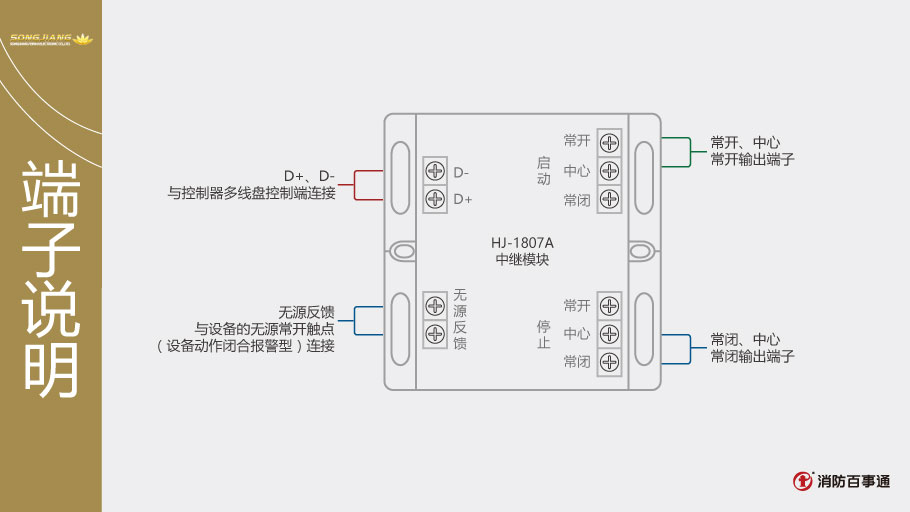

HJ-1807A中继模块端子说明

  1、多线控制线采用阻燃BV型双绞线,截面积≥1.0mm2

  2、无源采用阻燃BV线,截面积≥1.0mm2

  3、无源反馈必须是无源的,不能是交流反馈。
