松江HJ-1825输入/输出模块(控制模块)接线方式
添加时间:2017-11-20

松江消防产品接线

松江控制模块接线

松江输入/输出模块接线

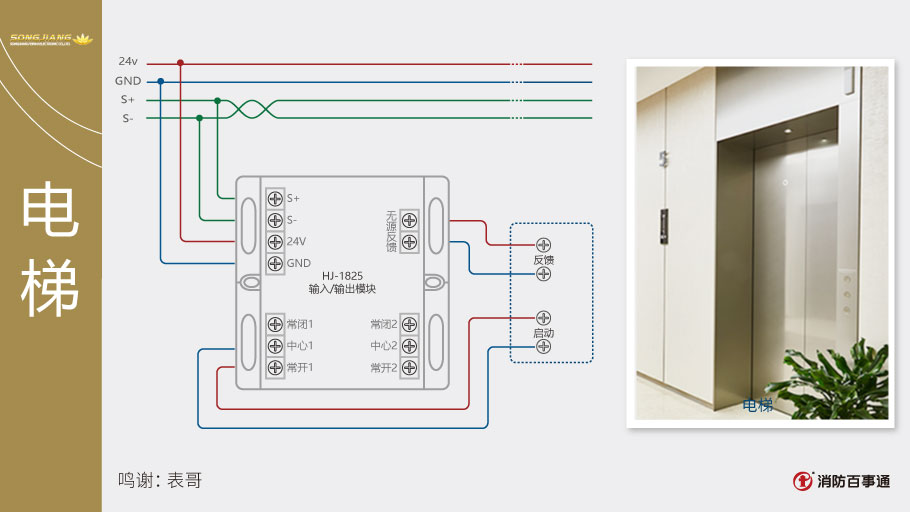

HJ-1825模块接线

HJ-1825模块接线

  1、HJ-1825输入/输出模块只能与松江3208系列主机配套使用。

  2、输出继电器提供二常开二常闭转换触点,触点容量AC250V/3A,DC24V/5A,模块接收无源常开反馈信号。

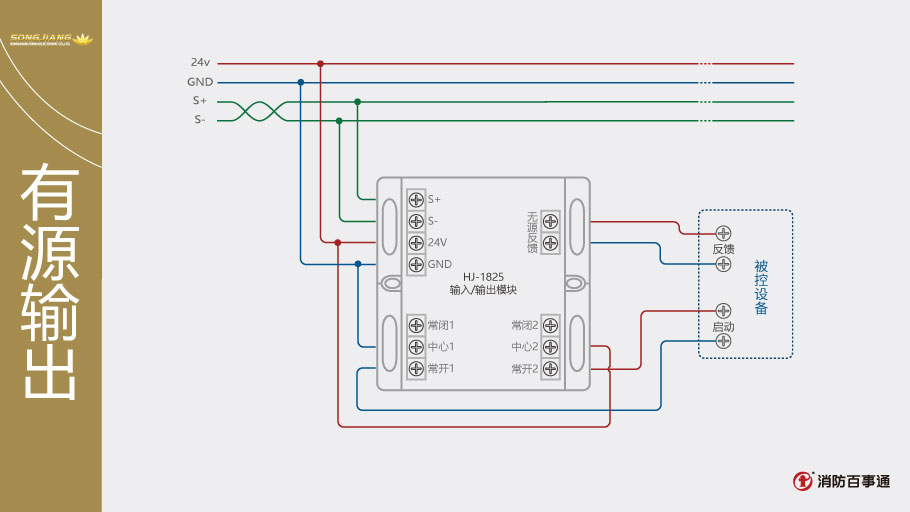

HJ-1825模块接线

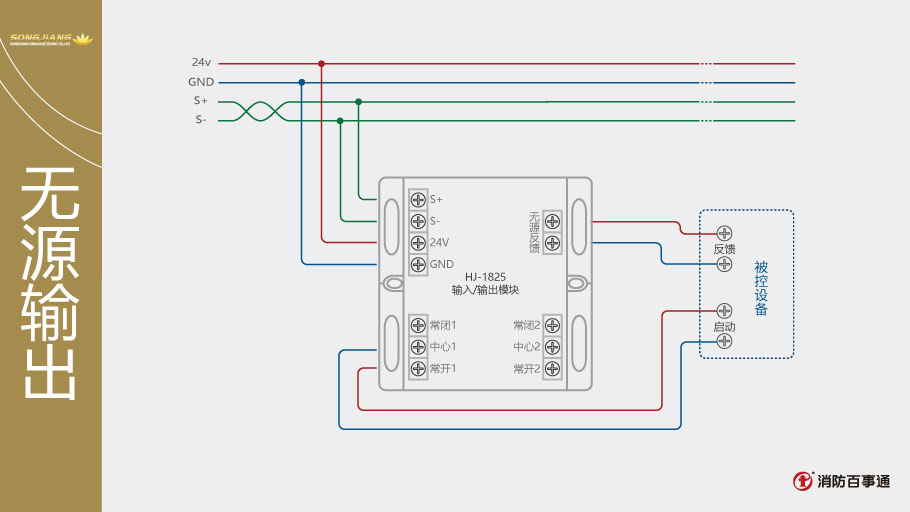

HJ-1825模块接线

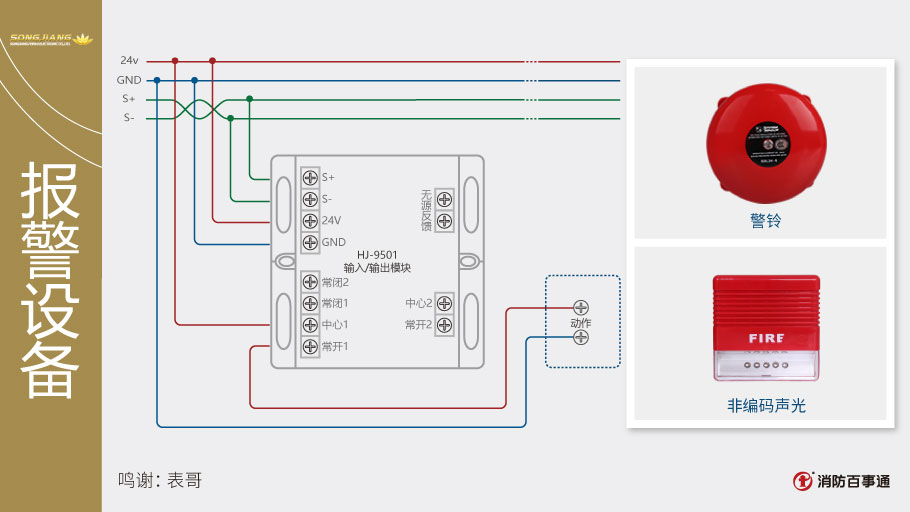

  控制模块接声光警报器时,均为非编码的声光警报器。

HJ-1825模块接线

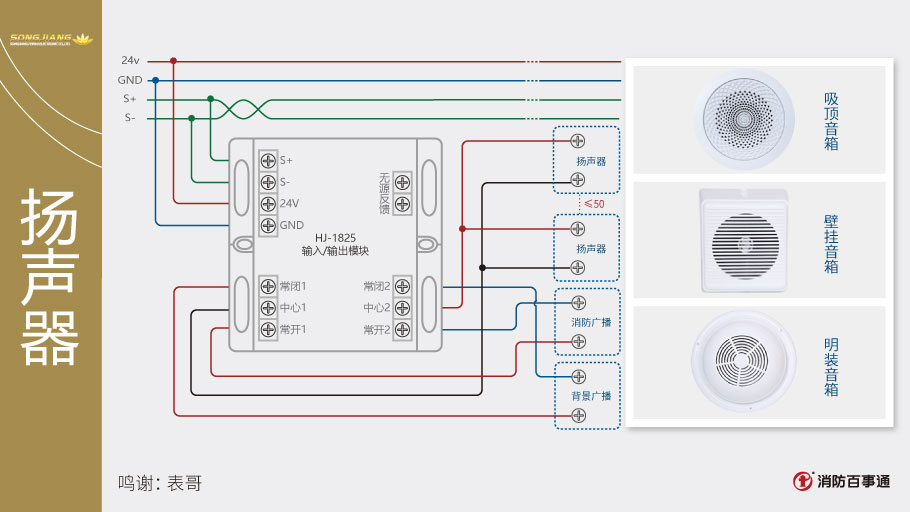

  用于消防广播和背景音乐的切换。

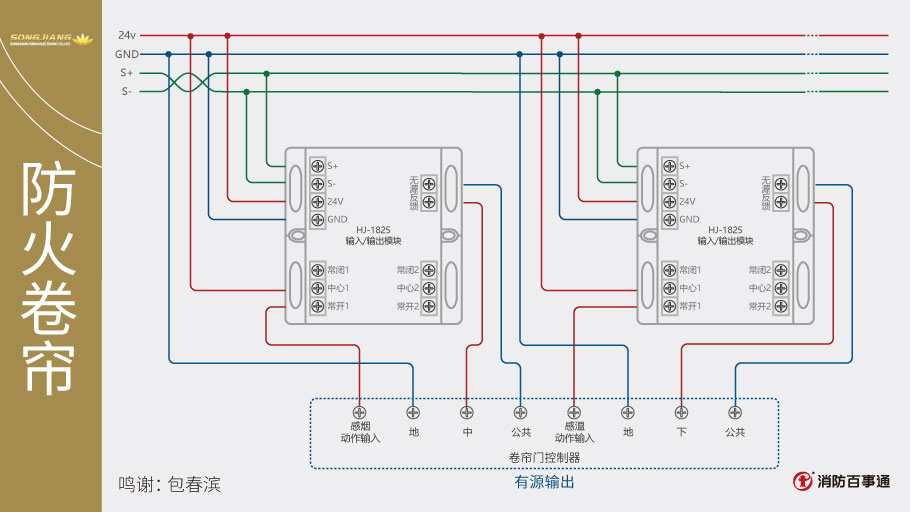

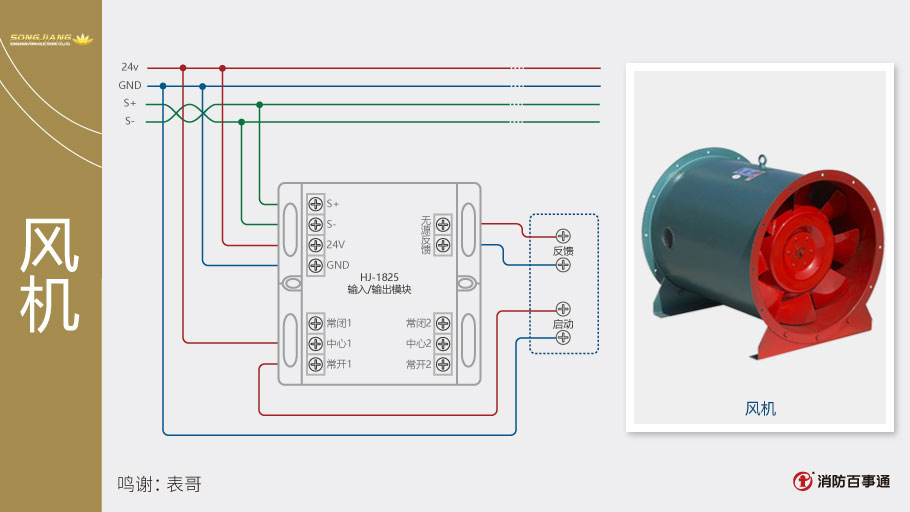

HJ-1825模块接线

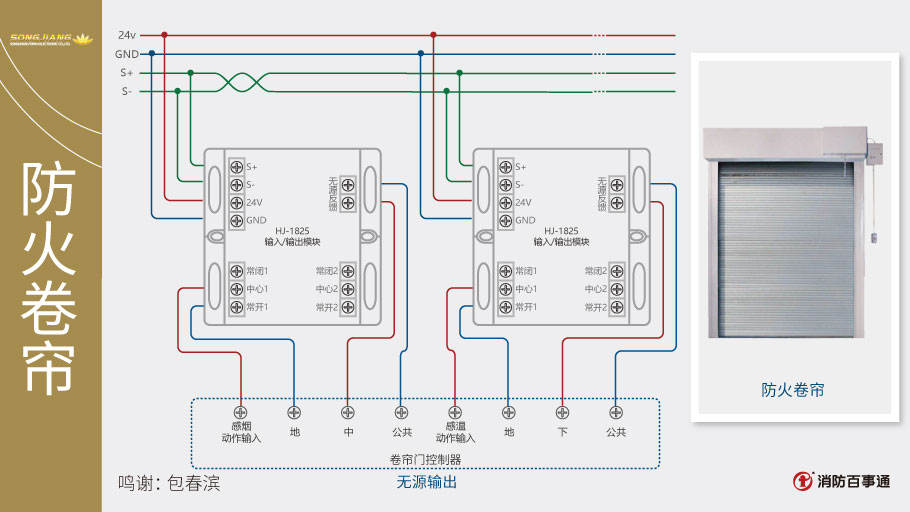

HJ-1825模块接线

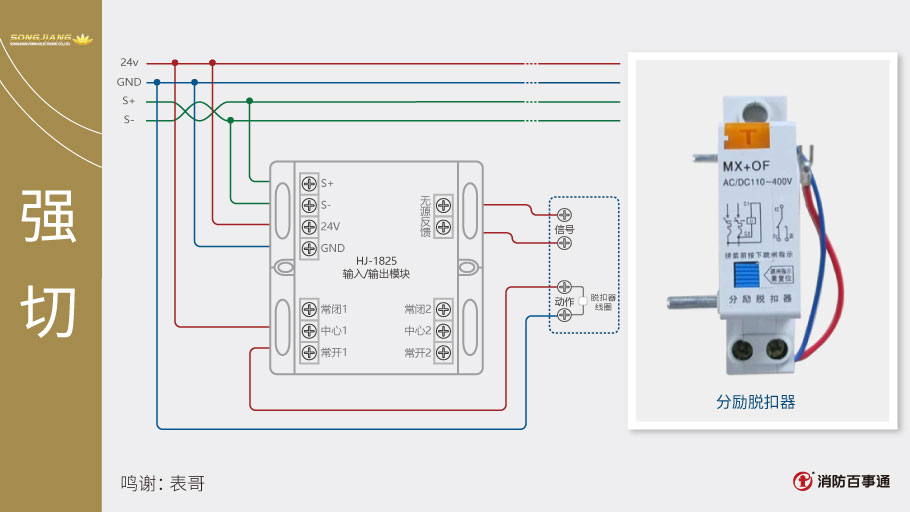

HJ-1825模块接线

HJ-1825模块接线

HJ-1825模块接线

HJ-1825模块接线

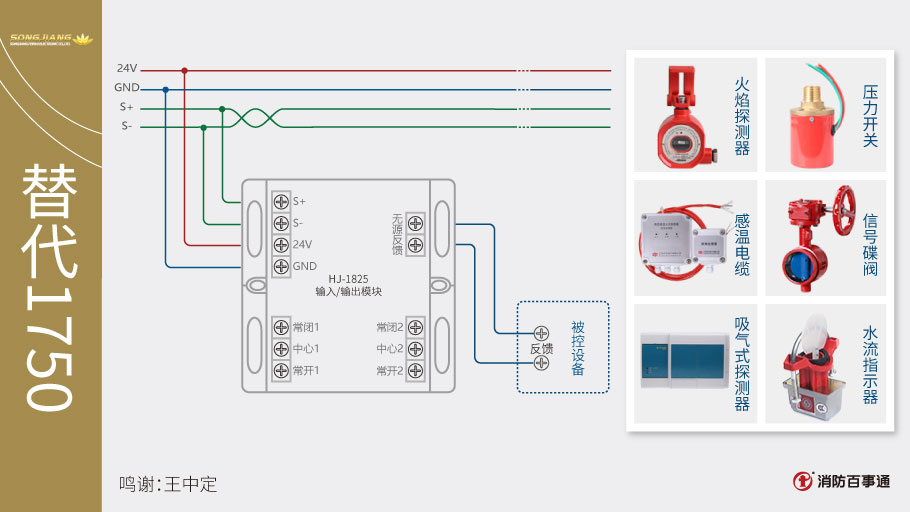

HJ-1825模块替代输入模块

  实际工程中不建议用控制模块代替输入模块使用。

HJ-1825模块接线

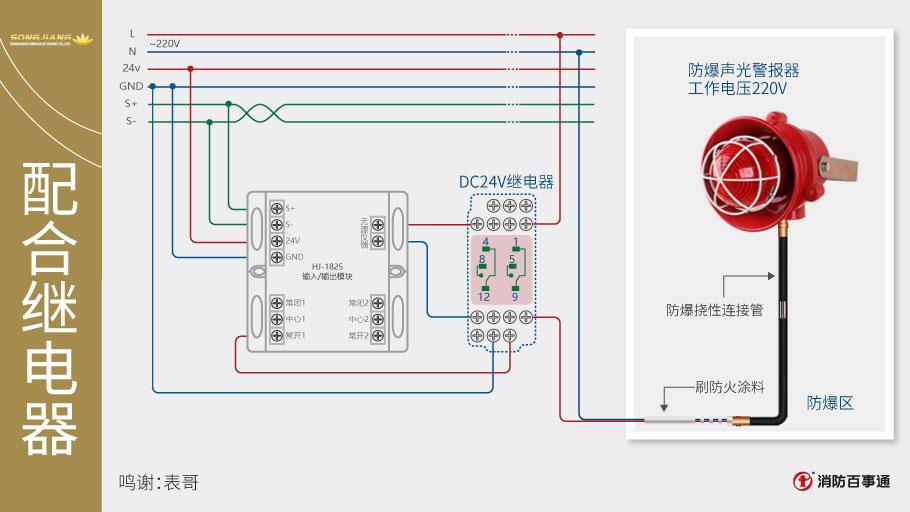

HJ-1825模块接继电器

HJ-1825模块接线

HJ-1825模块端子说明

  1、信号二总线宜选用截面积≥1.0mm2的RVS双绞线,穿金属管或阻燃管敷设。

  2、24V电源线采用阻燃BV线,截面积≥1.5mm2

  3、无源反馈采用阻燃BV线,截面积≥1.0mm2

  4、控制线采用阻燃BV线,截面积≥1.0mm2
